表面缺陷检测

保险丝焊接质量检测系统

保险丝焊接质量检测系统

  • 保险丝焊接质量在线检测系统   在保险丝加工生产过程中,由于机器机械零件老化、磨损或来料差异,造成加工缺陷和品质事故。 通过在旋转分度盘……
产品详细

保险丝焊接质量在线检测系统

  在保险丝加工生产过程中,由于机器机械零件老化、磨损或来料差异,造成加工缺陷和品质事故。 通过在旋转分度盘上加装CCD视觉检测系统,可以实时的监控各种缺陷。NG品自动联机剔除排废,并且系统报警,将检测NG图、检测日志、不良数统计等数据进行本地存盘,或者连接制造系统MES。极大的提高了产品出货良率,降低客诉,提升加工生产环节的自动化水平,有助于公司持续改进工艺和品质。

设备型号

  LY-WG11-01


系统能力

  在保险丝加工过程中,通过CCD视觉图像分析工艺缺陷和品质瑕疵,配合加工转台在线工作。可以检测两端焊接不良、裁切偏位、异性弯曲、线圈结节等


应用范围

电子元器件加工、工业电子产品制造

应用领域

自动化生产环节

适用机型

各种自动焊接、组装、丝印、测试等平台,振料盘上料机


性能及特点

1:适配加工速度,在线检测

2:检测速度:25000个/H

3:检测项目:焊接不良、两端裁切偏位、保险丝弯曲异型等。

4:检测精度:默认0.2mm²(精度与检测范围可调)

5:检出不良报警提示/停机或自动踢废

6:软件界面简洁,快速建模,操作简单、检测精度高,效率高。


硬件配置及参数

相机类型德国或国产品牌高速工业相机 根据检测幅面可选130万、200万、500万像素相机
镜头类型日本品牌工业镜头(适应于相机及拍摄幅面)
传感器类型德国进口品牌
光源类型凌谊定制高亮LED工业光源
主机类型定制国优品牌高配12、15寸工业一体机i5+4G+64G,双千兆网卡,电阻触摸屏,配罗技无线键鼠。
检测幅面根据项目实际情况确定
检测速度最高可达25000张/小时
检测软件凌谊自主研发视觉检测软件(LY-vision2.0)
信号输出凌谊定制信号控制模块,可根据客户要求采用报警、停机、剔除

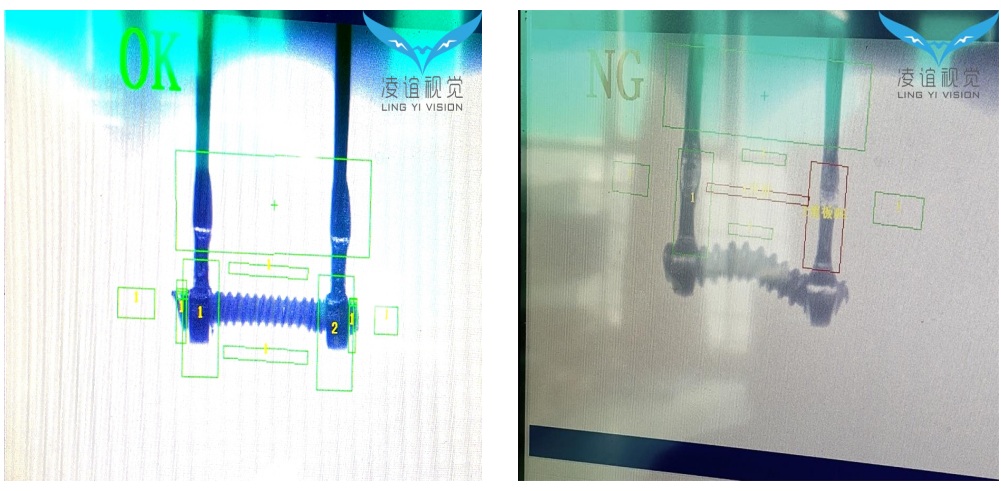

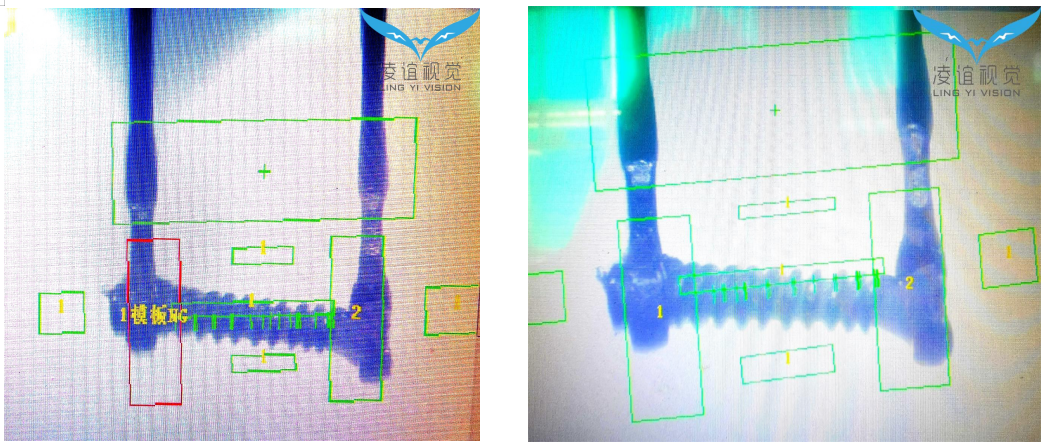

工厂生产实拍图片展示

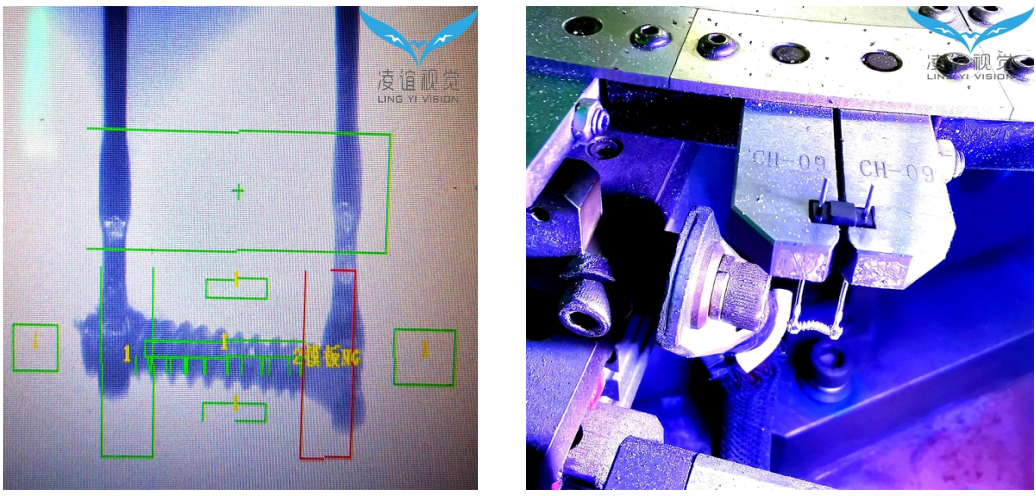

  保险丝视觉检测系统现场图

  以上保险丝质量检测解决方案使用到的外观缺陷检测系统由凌谊视觉检测设备厂家自主研发生产销售,帮助工业制造企业解决产品外观质量的检验,保障产品出货合格率,提升企业工业自动化生产水平。
